Arealer i Revit basert på NS 3940
NS 3940 BOLIG
Areal- og volumberegninger av bygg – NS 3940
NS 3940 gjelder for areal- og volumberegning av alle typer bygninger. Standarden kan brukes ved planlegging og prosjektering, byggesaksbehandling, taksering og forvaltning, og i forbindelse med avgiftsberegninger eller statistiske beregninger og liknende.
NS 3940 Areal- og volumberegninger av bygninger bidrar til samordnet og lik bruk av arealbegreper i hele BAE-næringen og tilrettelegger for bruk av BIM (bygningsinformasjonsmodellering) ved areal- og volumberegninger av bygninger.
Revit har standard verktøy og parametere er en god basis, men det krever noen flere funksjoner og parametere for imøtekomme rapportering av arealer beskrevet i denne NS 3940.
Funksjonsbeskrivelse:
NS 3940 BOLIG-funksjonen summere arealer av type beskrevet i NS 3940 2023 for boligprosjekter.
Forutsetninger:
Revit versjon: 2024, 2025
Naviate Architecture versjon: 2024.7.1, 2025.1.0 eller senere
Naviate Architecture Template eller nødvendige Standard Rom, Parametere, Schedules og Area Schemes for BRA-i og BTA (malprosjekt for overføring av alt nødvendige er tilgjengelig i Naviate Cloud Content)
Arbeidsmetodikk:
-
Bruk Standard Rom (som er forhåndskonfigurert ift NS3940)
-
Bruk "Filled Regions" for å angi areal mellom innglasset balkong og leilighet
-
Bruk IFC Parameter "ZoneName" for å samle rom og "Filled Regions" som hører til samme leilighet
-

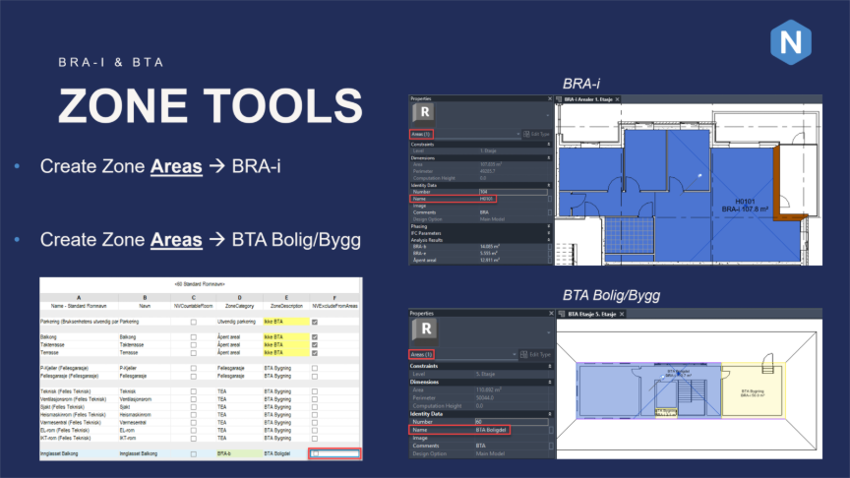

Bruk Naviate "Create Zone Areas" for å lage BRA-i Arealer med riktig setting for Standard Romnavn (NVExcludeFromAreas: Balkong, Terrasse og Innglasset Balkong)
-
Bruk Naviate "Create Zone Areas" for å lage BTA Arealer med riktig setting for Standard Romnavn (NVExcludeFromAreas: Balkong og Terrasse), Innglasset Balkong skal være med i BTA.
-

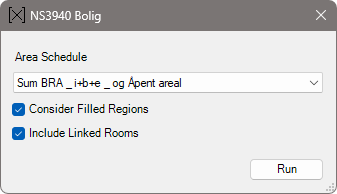

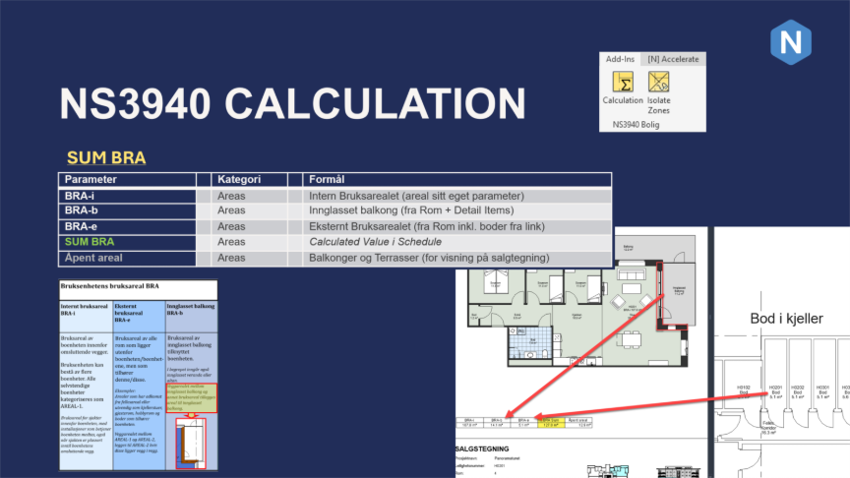

Bruk NS3940 Bolig: Calculation ved å velge Area Schedule for BRA-i
-
Om prosjektet har innglasset balkonger, bruk "Filled Regions" for å angi areal mellom innglasset balkong og leilighet (pt.2)
-
Boder i en linket kjeller? Bruk ZoneName som hører til leilighet og sjekk "Include Linked Rooms"

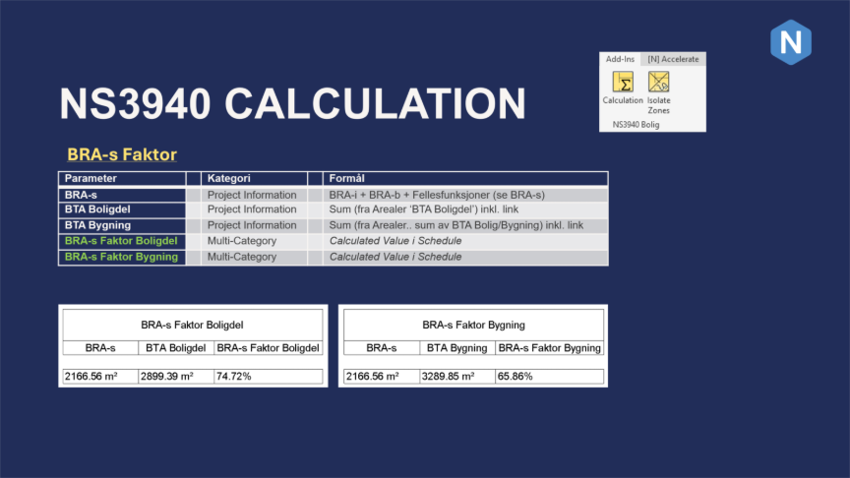

BRA-s Faktor Boligdel & Bygningsdel

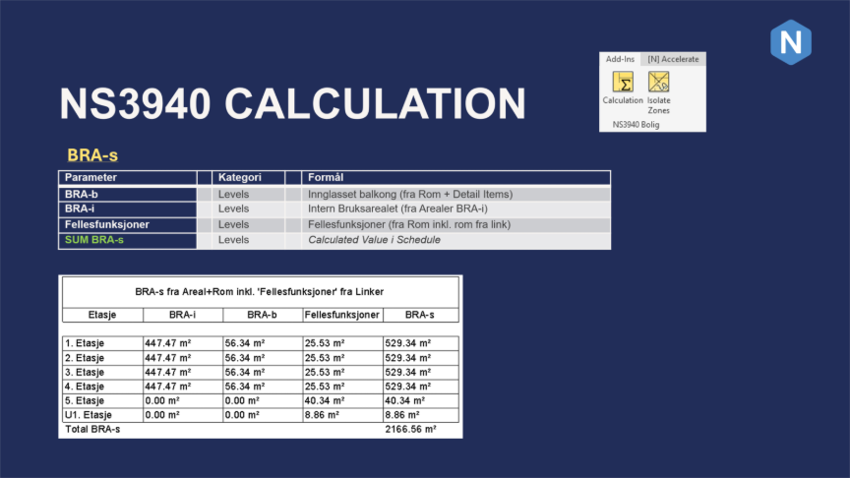

"BRA-s" summeres per etasje og brukes i kombinasjon med "BTA Boligdel+Bygning" for å regne ut BRA-s Faktor Boligdel & Bygningsdel. Project Information brukes for å samle BRA-s, BTA Boligdel og BTA Bygningsdel. Ved hjelp av Revit Schedules rapporteres BRA-s Faktor Boligdel & Bygningsdel.
Isolate Zones
Isolate Zones brukes for å filtrer rom og arealer på salgstegninger.
Revit sin funksjon ‘Filter by sheet’ vil ikke alltid filtrere Arealer og Rom korrekt. Spesielt når leiligheten har noe mer kompliserte form, vises det ofte Areal- og Rom informasjon fra leiligheter rundt. "Isolate Zones" bruker "Hide in View" for alle Arealer og Rom rundt gjeldende leilighet slik at Schedules viser riktig informasjon.
Funksjonen isolere Areal og Rom som har samme ZoneName i aktiv Areal View, pre-selection av Areal i View eller Salgstegning-Views som er laget med Naviate - Zone Views (som har ZonName på slutten av navnet).
Link til veileder i Naviate help files: https://portal.pinnacleseries.com/#/cheatsheetviewer?id=a59edeb1-aed3-4e44-8999-56714128ebc5
- Addin install instructions:
1. Download the ZIP-file.
2. Unblock the ZIP-file in Windows File Properties
3. Unpack the ZIP-file.
3. Place the two containing files here:
%APPDATA%\Autodesk\Revit\Addins\RevitVersion
For example if you use Revit 2024 copy the containing files here:
C:\Users\username\AppData\Roaming\Autodesk\Revit\Addins\2024
