Nyheter i AutoCAD 2027

Data Management

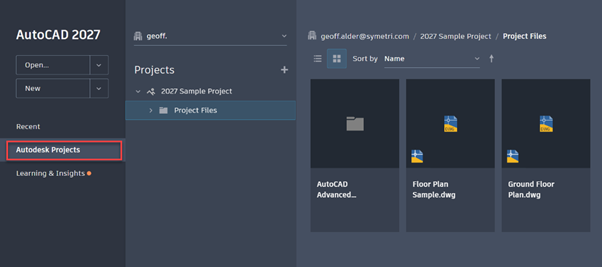

AutoCAD 2027 har nå direkte integrasjon med Forma Data Management, tilgjengelig direkte fra startsiden (Home). Forma Data Management het tidligere Autodesk Docs.

Herfra er det mulig å få tilgang til skyprosjekter samt synkronisere prosjekter der brukeren er prosjektmedlem. For å få denne tilgangen direkte i AutoCAD kreves Autodesk Desktop Connector.

Nedenfor følger en gjennomgang av utvalgte funksjoner som er spesielt relevante for redigering, revisjon og samarbeid i AutoCAD-tegninger.

Geometry Cleanup

Under fanen Manage finnes nå funksjonen Geometry Cleanup.

Når Geometry Cleanup aktiveres, vises en dialogboks der objekter kan velges.

Her er det mulig å definere toleranser for de valgte objektene.

Deretter brukes kommandoen Scan, som analyserer geometrien og identifiserer potensielle feil.

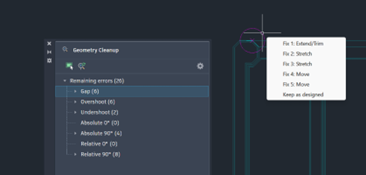

Når markøren føres over en identifisert feil, vises forslag til mulige tiltak for korrigering.

Funksjonen er spesielt nyttig ved arbeid med eldre tegninger, for eksempel ved gjennomgang av eksisterende grunnlag der Boundary-verktøyet ikke kan identifisere lukkede konturer på grunn av åpninger eller undershoot-geometri

AutoCAD Assistant

Innenfor området AI-støtte er den innebygde AutoCAD Assistant et tydelig tilskudd til tegningsarbeidet. Assistenten gir rask tilgang til informasjon og problemløsning direkte i den pågående CAD-økten, uten at fokus må flyttes bort fra tegningen.

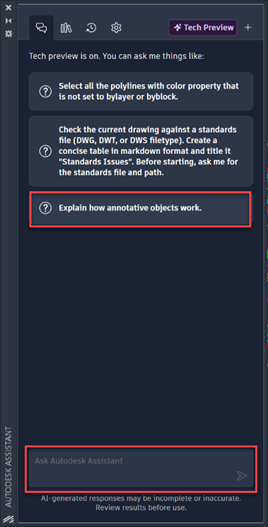

Det er for eksempel mulig å be assistenten forklare hvordan annotative objekter fungerer eller stille andre AutoCAD-relaterte spørsmål.

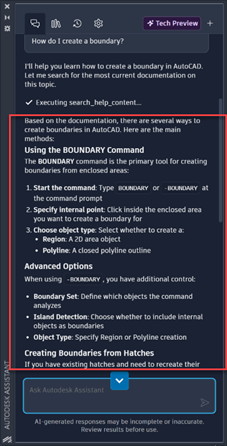

Ved spørsmål som “How do I create a Boundary“ returneres det umiddelbart et tydelig og dekkende svar direkte i assistenten.

Checkout

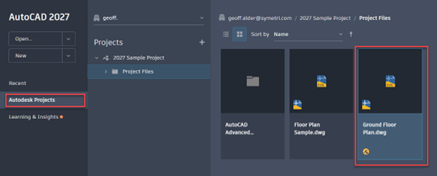

I takt med at samarbeid blir stadig mer utbredt, skjer redigering ofte i team som ikke befinner seg på samme sted. Når en tegning åpnes fra et skyprosjekt i Forma Data Management, kan den redigeres og lagres tilbake til skyen.

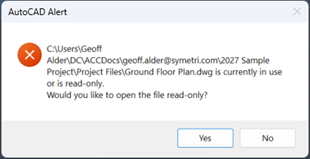

Den samme tegningen kan samtidig åpnes av et annet prosjektmedlem, men da kun i skrivebeskyttet (read-only) modus dersom tegningen allerede er aktiv hos en primærbruker.

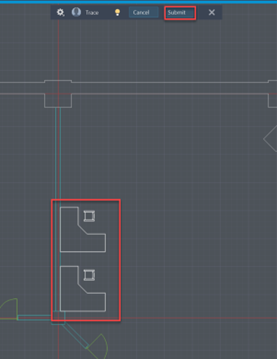

Brukeren som har tegningen åpen i lesemodus kan da sjekke ut spesifikke deler av tegningen for endring. Disse utsjekkede delene oppretter en Trace, noe som gjør det mulig å foreslå endringer uten å påvirke originaltegningen.

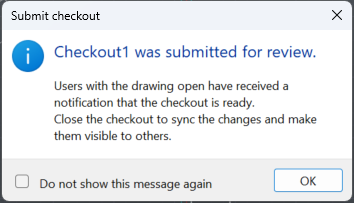

Endringene lagres ikke direkte i tegningen, men sendes til primærbrukeren for gjennomgang.

Når arbeidet i den skrivebeskyttede (read-only) tegningen er fullført, kan den lukkes.

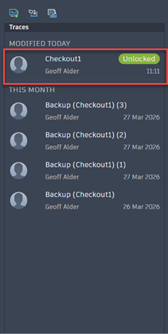

I originaltegningen vises det nå i Traces-paletten at en gjennomgang via checkout er utført, samt informasjon om hvem som har gjort endringene.

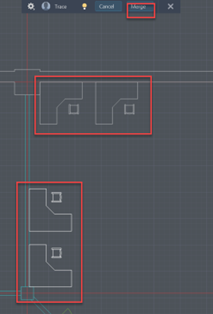

Ved å velge den aktuelle endringen i Traces-dialogen vises sporet, og brukeren kan velge enten å slå sammen (Merge) endringen eller å avvise den.

Ved valg av Merge importeres endringene, og tegningen oppdateres deretter.

Disse funksjonene utgjør en effektiv og strukturert arbeidsflyt for samarbeid, med tydelig kontroll over revisjoner og endringer i sanntid ved felles tegningsarbeid i prosjektteam.
